Кронштейн МЦ 21-12

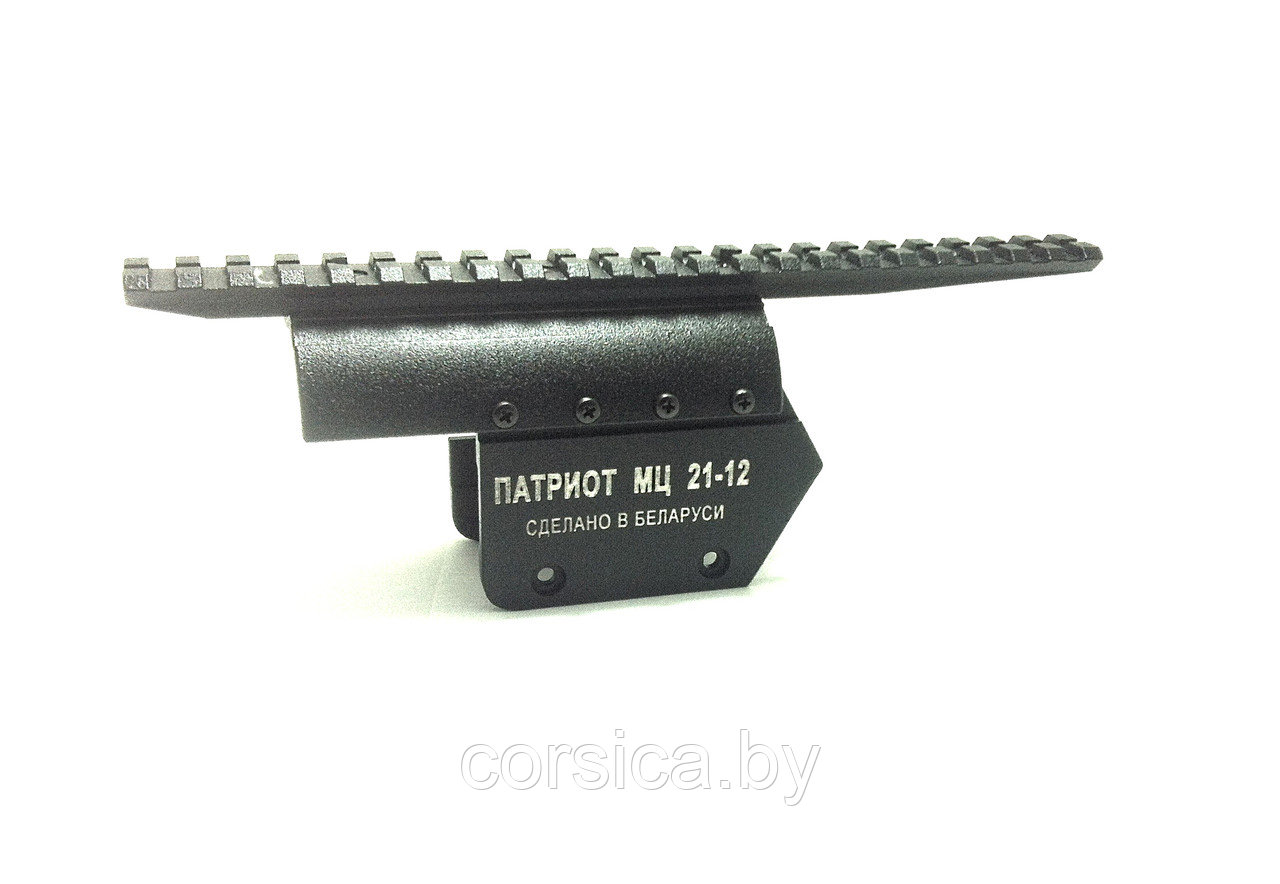

Кронштейн МЦ 21-12 - предназначен для установки на самозарядное ружье МЦ 21-12 и последующей установки на нем прицелов имеющих посадочное место «Picatinny». Длина планки «Picatinny» 225мм. Кронштейн и планка фрезерованы из термоупрочненного дюралюминия Д16Т. Внутренняя часть кронштейна специально спрофилирована под ствольную коробку ружья. Комплектуется винтами и ключом.
Рекомендации к установке кронштейна.
Кронштейн поставляется в сборе, одна из «щек» его не зафиксирована винтами, чтобы беспрепятственно надеть на ствольную коробку для последующей установки.
1. Разобрать ружьё.
2. Надеть кронштейн на ствольную коробку и закрутить ослабленные винты на «щеке» кронштейна.
Два передних (которые ближе к мушке) отверстия обеих «щек», должны совпасть с утолщениями на кузове ствольной коробки, поэтому отверстия не соосны относительно друг к другу, а разнесены в разных координатах. Два задних (которые ближе к прикладу) отверстия попадут на тонкие стенки кузова.
3. Выставить кронштейн и сделать на стенках ствольной коробки отметки по отверстиям на «щеках» кронштейна.
4. Расслабить винты на «щеке», снять кронштейн и просверлить отверстия по отметкам сверлом Ø 3,2.
5. Нарезать резьбу метчиком М 4 в просверленных отверстиях.
6. Надеть кронштейн и затянуть винты на «щеке».
7. Закрутить винты М4х8 в передние резьбовые отверстия и М4х6 в задние резьбовые отверстия.
Основные | |
---|---|
Страна производитель | Беларусь |
Вес | 140 г |
Фиксация на оружии | Постоянная |
Габаритные размеры | |
Ширина | 32 мм |
Высота | 25 мм |
Пользовательские характеристики | |
Материал | Дюралюминий Д16Т |
Размер | 170х32х22 |
Длина | 225 |
- Цена: 259 руб.
